ＰＣ−９８２１のハードディスク環境の問題点　　　　　　　　　　　　　　　戻る

UIDE-98M ここでは、ＰＣ−９８２１に対するストレージデバイスのパワーアップに関して解説します。 ＰＣ−９８２１シリーズの弱点として、内蔵ＩＤＥインタフェースの遅さが絶えず指摘されます。 また、ハードディスクの記憶容量が最大４．３ＧＢに制限されていることは、致命的といえます。 最近のＩＢＭ　ＰＣ／ＡＴ互換機では、ＵｌｔｒａＡＴＡ／１３３と呼ばれるＩＤＥインタフェースが一般的で、最大１３３ＭＢ／Ｓの転送能力を持っているのに対して、ＰＣ−９８２１では、ＰＩＯモード２あるいは３でしか動作しません。 これでは８．３ＭＢ／Ｓあるいは１１．２ＭＢ／Ｓしか転送能力がないので、ＵｌｔｒａＡＴＡ／１３３と比べると、１０分の１以下しかないことになります。 しかもＰＩＯ転送は、ＣＰＵパワーを使うのでマシン全体のパフォーマンスに悪影響を与えます。 さらに困るのは、記憶容量の制限の問題です。最近では２００ＧＢにも迫ろうかという大容量のハードディスクが登場してきているのに、ＰＣ−９８２１は４．３ＧＢまでのハードディスクしか認識できないものが多く、後期型でも８．４ＧＢまでしか認識できないという状態です。このような小容量のハードディスクは入手自体が困難な上に、仮にあったとしてもそもそも動作するかどうかもやってみないとわからないという状態です。 ＰＣ−９８２１に搭載されている内蔵ＩＤＥインタフェースは、本来のＩＤＥインタフェースとは違う互換インタフェースなので、このような問題も起こるようです。そもそもＮＥＣは、専用インタフェースと呼んでいて、ＩＤＥとは言っていません。 もっとも、モデルによっては最初からＳＣＳＩインタフェースを搭載しているものもあり、これらに関しては上記のような問題はあまり関係がありません。 ここでは、主にＳＣＳＩインタフェースを搭載していない機種について考えてみましょう。 それらのマシンは、必ずＰＩＯ転送でしかハードディスクを動作させていないので、インタフェース、およびハードディスクの強化が必須と考えられるからです。

ＰＣ−９８２１のハードディスクの容量制限について

ＰＣ−９８２１は、基本的に４．３ＧＢまでのハードディスクしか認識できません。 これは本来ＩＤＥ−ＢＩＯＳの問題ですから、後述するようにＵＩＤＥ−６６やＳＣＳＩなどのインタフェースを搭載すれば、本体側のＩＤＥ−ＢＩＯＳを使わないので、容量制限はなくなります。 しかし、後期のマシンになると８．４ＧＢまでのハードディスクを認識できるようになります。 実は、これらのマシンではそれ以上の容量のハードディスクも認識できるのですが、そのままでは８．４ＧＢ以上の領域に対してフォーマットができないのです。 あらかじめ、ＵＩＤＥ−６６を搭載してフォーマットした８．４ＧＢ以上のハードディスクを搭載すれば、ちゃんと動作します。 ＰＣ−９８２１シリーズで８．４ＧＢまで認識できる機種は、ここをクリックしてください。 もう一つ、特別なインターフェースを使わずに大容量のハードディスクを接続する手段として、メルコから販売されている内蔵ハードディスク 「ＤＢＩ−Ｎ２０ＧＴ」シリーズを搭載する方法があります。これは、通常のＩＤＥインタフェースに接続して２０ＧＢハードディスクを認識できるという製品です。 その秘密はＡＤＶＡＮＣＥＤ　ＢＩＯＳにあります。 これは、ソフトウェアにより、本体ＩＤＥ　ＢＩＯＳに対してハードディスクの容量をごまかして、ＢＩＯＳのチェックをくぐり抜けるという仕組みのもので、本体ＢＩＯＳ自体を書き換えるわけではありません。 ただし、インタフェース自体が高速化されるわけではないので、大幅なパフォーマンスアップとは行かないのがつらいところですが。 ＵＩＤＥ−６６やＳＣＳＩなどのＰＣＩスロットを占有するボードを搭載できない場合には、たいへん有効です。　　 ＤＢＩ−ＮＧＴ

ハードディスクとインタフェースの強化について

ＰＣ−９８２１をパワーアップするに当たって、避けられない問題の一つが、ストレージデバイスに関する点です。 体感的にも、ハードディスクの高速化はもっとも大きい効果を持ちます。 ＰＣ−９８２１の場合、ＩＤＥインタフェースがＰＩＯ転送しかサポートしていないので、これをパワーアップすることが前提となります。 ここで考えられる方法は、 　�@ＵｌｔｒａＡＴＡ化する。 　�AＳＣＳＩ化する。 　�BＳＣＳＩとＡＴＡを共存させる。 などが考えられます。 �@は、コスト面ではもっとも有利です。しかし、ＰＣＩスロットを１つ占有するのはやむを得ません。 また内蔵ハードディスク、内蔵ＣＤ−ＲＯＭドライブしか接続できないことと、ＡＴＡ機器を最大で４台までしか接続できません。 つまり融通が利かないということになります。 �Aは、コスト面では不利な選択です。 ＳＣＳＩボードが必要な上に、ＳＣＳＩハードディスクが高価です。 また記憶容量も大容量のものが入手しにくいということもあります。 しかし性能面では、ＡＴＡよりもＣＰＵ占有率が低い上に、各種ＳＣＳＩ対応機器が接続できて、ＡＴＡよりも融通が利きます。 �Bは、ＳＣＳＩインタフェースとＡＴＡ機器を併用するというもので考え方としては２つあります。 ＳＣＳＩインタフェースにＡＴＡ機器を直接接続するということと、ＳＣＳＩ−ＡＴＡ変換アダプタを使うという方法です。 これらの具体的な方法については下記をご覧ください。

ＰＣ−９８２１をＵｌｔｒａＡＴＡ化する

これはアイ・オーデータ機器から発売されているＵｌｔｒａＡＴＡ／６６インタフェースカードＵＩＤＥ−６６を利用すれば可能となります。 このボードは、ＰＣＩスロットを占有しますが、ほとんどのＰＣ−９８２１で使用可能です。 これを搭載すれば、ハードディスクの容量制限もなくなり、３２ＧＢまでのＩＤＥハードディスクが接続できます。 また、ほとんどのハードディスクが利用できるのでＰＣ−９８２１対応とうたってないバルク品のハードディスクでも利用できるので、コスト面でもたいへん有利です。 実際に私が使っているハードディスクは、ＩＢＭ　ＤＬＴＡ７０３０３０，Ｍａｘｔｏｒ　５２０４９Ｕ４，Ｍａｘｔｏｒ　５Ｔ０２０Ｈ２です。 いずれもＤＯＳ／Ｖ用パーツですが、ＰＣ−９８２１でも利用できます。 ＵＩＤＥ−６６ ＵＩＤＥ−６６　＋　大容量ハードディスク　の組み合わせを使えば、ＩＢＭ　ＰＣ／ＡＴマシンと比べても遜色のないハードディスク性能を持つことができます。 ＰＣ−９８２１内蔵インタフェースと４．３ＧＢハードディスクを搭載した場合の転送能力は、約３ＭＢ／Ｓ程度なのに対して、ＵＩＤＥ−６６　＋　２０ＧＢハードディスクを搭載した時の転送能力は、約２０ＭＢ／Ｓにもなり、約７倍の転送能力を持ちます。 私としては、コストも考えてこの方法をもっともおすすめします。

ＰＣ−９８２１をＳＣＳＩ化する

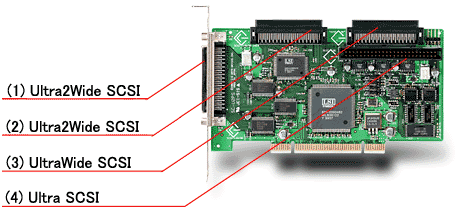

ＰＣ−９８２１をＳＣＳＩ化するというのは、本来もっともオーソドックスな手法であり、現在でももっとも効果が高い方法です。 しかし高価になるので、実際には二の足を踏むのもやむを得ないでしょうか。 最近ではＵｌｔｒａ２ＷｉｄｅＳＣＳＩも容易に入手できるので、コストかまわずの方は大いにＳＣＳＩ化に励むべきでしょう。 ただし、ハードディスク自体も高価な上に容量的にもＡＴＡに比べて不利なのは覚悟しないといけないでしょう。 しかし外付け機器も接続できるのと、接続可能な機器数も多いので、ＳＣＳＩが有利な点も多いのです。 最近のＳＣＳＩインタフェースは、一般向けとしては次の種類のタイプが販売されています。 ＳＣＳＩ規格 Ｕｌｔｒａ２ＷｉｄｅＳＣＳＩ ＵｌｔｒａＷｉｄｅＳＣＳＩ ＵｌｔｒａＳＣＳＩ ＳＣＳＩ−２ 転送能力 ８０ＭＢ／Ｓ ４０ＭＢ／Ｓ ２０ＭＢ／Ｓ １０ＭＢ／Ｓ コネクタピン数 ６８ピン ６８ピン ５０ピン ５０ピン 見ての通り、ＵｌｔｒａＷｉｄｅＳＣＳＩ以降ではコネクタのピン数が異なるので、注意が必要です。 しかし、ＳＣＳＩボードには外付け機器用と複数の内蔵機器用のコネクタを持っているので、複数の規格のハードディスクを接続できますので、Ｕｌｔｒａ２ＷＩＤＥＳＣＳＩカードだから、Ｕｌｔｒａ２ＷＩＤＥＳＣＳＩ対応機器しか接続できないというわけではありません。しかし、当然遅いほうの規格に合わせられますので、性能をフルに発揮するには、インタフェースと接続機器の規格が一致させた方がいいのは当然です。 また、初心者の方のために一応念を押しておくと、起動用ハードディスクをＳＣＳＩにするわけですから、必ずＳＣＳＩ　ＢＩＯＳを搭載したインタフェースカードを選択してください。 また、Ｗｉｎｄｏｗｓのインストールの際、リカバリーＣＤ−ＲＯＭは使えないと思ってください。 何らかの形で起動ディスクと、Ｗｉｎｄｏｗｓ９８ＣＤ−ＲＯＭを用意しておかないといけません。　 Ｕｌｔｒａ２ＷｉｄｅＳＣＳＩインタフェースカード ＳＣＳＩ内蔵ハードディスク 実際のＳＣＳＩインタフェースとＳＣＳＩハードディスクです。 ＳＣＳＩインタフェースには、外付機器用にＵｌｔｒａ２ＷｉｄｅＳＣＳＩ用６８ピンコネクタと、内蔵機器用にＵｌｔｒａ２ＷＩＤＥＳＣＳＩ用６８ピンコネクタとＵｌｔｒａＷｉｄｅＳＣＳＩ用６８ピンコネクタとＵｌｔｒａＳＣＳＩ用５０ピンコネクタがあります。 このクラスのＳＣＳＩインタフェースカードを用意できれば、いうことはありません。 内蔵ハードディスクは、高性能７２００回転ハードディスクドライブＡｔｒａｓＶ１８ＷＬＳで、記憶容量が１８ＧＢのものですがＳＣＳＩハードディスクとしては大容量のものです。 しかし、いずれにしても高価なのでコストかまわずの方でないと・・・。

ＰＣ−９８２１環境でＳＣＳＩとＡＴＡを共存させる

ＳＣＳＩとＡＴＡを同時に使いたい、あるいはインタフェースはＳＣＳＩでもハードディスクはＩＤＥのものを使いたいというケースも考えられます。 もちろん、�@�Aは、同時に実現可能ではありますが、ＰＣＩスロットを２つ占有してしまうので、ＰＣ−９８２１環境では無理があります。　 そこで考え方としては、２つあります。 �@ＳＣＳＩインタフェースとしてメルコのＩＦＣ−ＵＳＰ−Ｍ２を使う。 �A通常のＳＣＳＩインタフェースにＳＣＳＩ−ＩＤＥ変換アダプタを使う。 �@メルコのＩＦＣ−ＵＳＰ−Ｍ２は、基本的にはＵｌｔｒａＳＣＳＩインタフェースカードですが、ＩＤＥインタフェースも装備していて、ＩＤＥ機器を接続できるというインタフェースカードです。 接続できるＩＤＥ機器は、２台までです。これは、内部にＳＣＳＩ−ＩＤＥ変換機能（ＳＤＡＴテクノロジ）を持っていることで実現できるわけです。 このインタフェースカードを使えば、ＳＣＳＩ機器とＩＤＥ機器を同時に利用できます。 ただし、ＵＩＤＥ−６６に比べるとＵｌｔｒａＳＣＳＩは、最大２０ＭＢ／Ｓの転送能力しか持たないので、ハイスペックとはいえませんが、実用上は問題はないでしょう。 ただし、実際に使ってみるとやや癖があって、使いこなすのにはテクニックが必要です。 ＩＦＣ−ＵＳＰ−Ｍ２ �AＵｌｔｒａＷｉｄｅＳＣＳＩインタフェースカードを搭載している場合、ＡＣＡＲＤ　ＴＥＣＮＯＬＯＧＹのＳＣＳＩ−ＩＤＥ変換アダプタＡＥＣ−７７２０ＵＷを接続すればＩＤＥハードディスクをＳＣＳＩインタフェースに接続できます。 ただし、この場合ハードディスクしか接続できないのと、ハードディスク１台につき、１個の変換アダプタが必要です。 性能的には、�@よりも有利ですがコスト的には不利です。
